Achteruitrijcamera installatie

Achteruitrijcamera (kenteken):
• Pak de camera met de gele en rode tulp kabel eraan.
• Sluit de rode tulp op de korte verlengkabel met een zwarte tulp en losse rode (+) en zwarte (-) draad.
• De losse rode (+) draad sluit u aan op de + van de achteruitrijverlichting
• De losse zwarte (-) draad sluit u aan op de min van de achteruitrijverlichting.
• Pak nu de lange verlengkabel met de 2 gele tulpen en 2 rode + draden erbij.
Sluit de ene kant met de gele tulp (mannelijk) op de gele tulp (vrouwelijk) dat bevestigd zit aan de camera.
Het losse rode draadje sluit u ook aan op de plus van de achteruitrijverlichting.
• De andere gele tulp sluit u aan op de gele tulp van de radio.
Dit kan aangeduid zijn met de volgende benamingen:
rapkv cvbs.in; cam.cvbs; rear cam in.
• De rode (+) draad dat bij de gele tulp (mannelijk) zit sluit u aan op de reverse/back kabel van de radio zodat de camera automatisch inschakelt zodra u achteruitrijd.

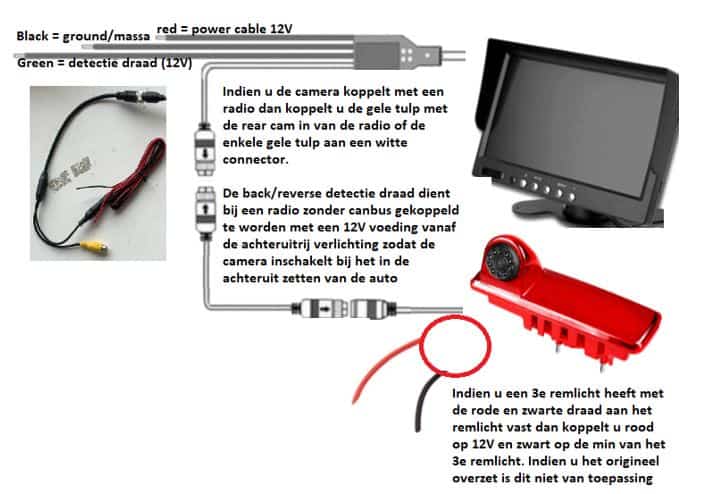

Achteruitrijcamera 3e remlicht:
• Pak de 3e remlicht camera met de 4-pins, rode (+) en zwarte(-) draad.
• Sluit de rode en zwarte draad aan op de plus en min van de achteruitrijverlichting.
• Sluit de 4-pins kabel van de camera op de korte 4-pins verloopkabel.
Deze verbind u dan weer met de lange 4-pins kabel.
Nu sluit u daar het verloopje op aan met de 4-pins aansluiting en de gele, witte en zwarte tulp. Op de zwarte tulp van dit verloopje sluit u de kabel aan met de lange rode en zwarte
draad.
• De gehele kabel trekt u nu naar voren richting de radio.
De gele tulp verbind u nu met de gele tulp van de radio (rapkv cvbs.in; cam.cvbs; rear cam in) d.m.v. het verloop plugje (man-man) dat meegeleverd is.
• De lange rode en zwarte draden sluit u weer aan op de achteruitrijverlichting (of zekeringen kast)
• Het enige wat nu nog nodig is, is een aparte plus draad dat vanaf de achteruitrijverlichting naar voren wordt gebracht naar de radio. Deze draad sluit u dan aan op de reverse/back
detection kabel van de radio. Nu schakelt de camera vanzelf in wanneer u achteruitrijd.

Installatie camera bij een canbus auto
Indien u bijvoorbeeld een Volkswagen heeft met canbus dan geeft de plus van de achteruitrijverlichting geen constante spanning. Hierdoor kan het beeld soms wegvallen of wazig worden. Plaats een relais/filter tussen de + van de achteruitrijverlichting en de camera bekabeling.
